工程简介


1、工程名称:上海某地块办公楼泛光照明项目

2、工程范围:施工专业承包(包括材料和设备的采购、安装、调试,并通过相关验收及质保期缺陷处理,以及与其他承包人的配合。)

3、质量目标:工程质量符合国家规范一次性验收合格。

4、安全文明目标:符合上海市建筑安全文明规范。

5、工期目标:符合土建工程及幕墙工程进度要求。



工程特点


1、本工程涉及的点多、面广,许多立面安装需要人工吊装,施工难度大、困难多,安全生产、文明生产要求高。

2、本工程协调面广,工期紧,要对生产资源要素实行动态管理,优化组合,集中素质高的施工操作班组,管线敷设、灯具安装交叉作业,做好分段连续均衡日夜施工。为确保总工期计划实施,在施工组织设计中选用先进的施工机械方法,提高劳动生产效率,加快工程进度,同时项目部派专人参与建设单位协调大楼业主或物业公司的协调工作,与建设单位、监理保持密切联系。



工程关键点及控制措施


1、高空安装

1.1根据本工程照明设计特点,最高点高度(女儿墙)280m,最高处屋面263.15m,墙体线形安装LED 灯具,安装工程大部分均为高空作业,施工人员操作安全是工程能否顺利竣工的关键。

2、措施:

(1)在施工之前,进行详细的技术交底,使施工人员熟悉灯具安装的工艺,特别是LED 灯具须与墙体结合成一体。使用吊篮之前认真检查吊篮的各种设备确实安装牢固、性能良好。确保施工人员严格安装特种设备使用规范操作。

3、工期紧

3.1本工程施工要确保符合土建工程及幕墙工程进度要求

3.2措施:

(1)本工程泛光照明安装安排分塔冠区域、长立面区域、短立面区域和裙楼区域

(2)制定切实可行的进度计划控制施工进度,采用先进机械设备合理安排施工工艺,施工顺序,交叉作业,缩短工期。同时对工程分阶段制定目标,并落实到作业班组,对滞后工序分析原因,做出对策,通过生产协调会进行布置,使施工情况始终处于动态实时控制中。


4、线性泛光灯具安装

4.1 重点:

本工程中所使用的线性LED投光灯具安装在楼宇外立面处。其要求加工工艺水平高、性能稳定;与幕墙结合成一体。

4.2 措施:

灯具采用高标准工艺加工,安装过程中严格遵循高空作业操作规程,确保安装符合设计要求。


5、灯槽为弧形且线条与线条之间有交点。

5.1灯槽为弧形,加大施工难度,增加工作量,且灯具太长,在弧度大的位置不满足弧度要求。

5.2措施:

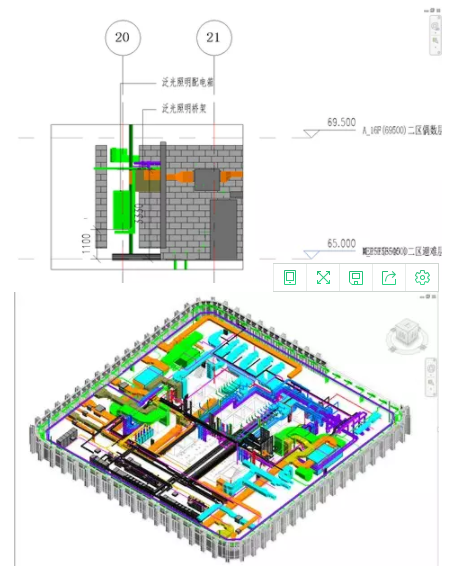

在弧度大的位置,通过BIM技术,利用三维模型模拟,在现有的灯具尺寸中选择合适的灯具布置,交叉点位置采用带斜角的非标灯具,在三维模型里面可以很直观的查看带斜角的灯具效果。


6、幕墙版块衔接的地方与楼层分界线不在同一标高处

6.1灯具需要检修空间,需要在每一层预留2公分的检修空间

6.2措施:

灯具在幕墙版块衔接位置如果不断开,会出现漏光的现象,利用BIM技术,在三维模型里面模拟灯具排布,找到合适的灯具排布方案,及所需灯具尺寸。


7、灯具尺寸确定及数量统计

7.1幕墙灯槽为弧形,利用传统方法,不能准确的确定所有所需灯具尺寸及数量

7.2措施

利用revit建立三维模型,通过三维模拟,找到合适的排布方案及所需的灯具尺寸,利用明细表功能,统计各种尺寸灯具所需数量。




工程总体施工流程


主要施工内容:施工准备、管线敷设、线槽敷设、穿线、电缆敷设、配电箱、照明灯安装灯、接线、单体调试、系统调试等施工内容。

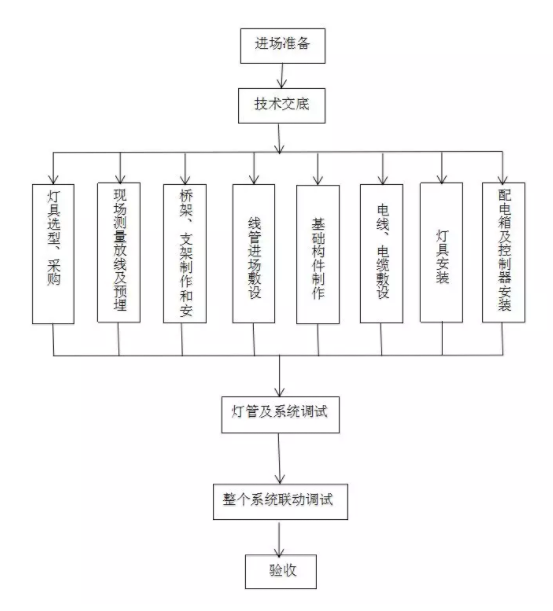

一、工艺流程

二、施工方法

1.施工准备

1.1工程已准备开工,则立刻组织人员进场就位,组建项目经理部,开展施工管理工作。

1.2由专业技术负责人和施工员认真研究图纸,编制安装施工方案。

1.3组织所有管理人员和施工人员熟悉图纸,认真学习施工方案。

1.4组织所有管理人员和施工人员进行安全、技术培训。

1.5在正式施工前,所有参与施工的各个专业的技术负责人和施工负责人在设计人员的组织下,拿到施工图后,立即组织施工技术人员对现场的各种情况进行全面了解,并做好详细记录,进行图纸会审,及时提交建设单位和设计院进行协调解决。

1.6简单部位的施工由技术人员对施工人员进行口头技术交底;复杂部位的施工技术人员要书面技术交底,并在现场指导,关键部位的施工要求技术人员与施工人员共同完成,专业技术负责人必须在场指导。

1.7进场后即进行放线定位工作,为尽早开展施工做好准备。

1.8在项目经理的组织下,对进场的管理人员和操作人员进行安全、文明、环保教育,并做好记录。

1.9及时组织编制材料计划,组织如管线等材料及加工设备进场,保证各项施工按时进行。

1.10及时进行现场临时设施及临水、临电的布设和安装工作。对需进入现场的机械设备,预先组织,进行挑选和整修,及时安排进入施工现场。同时做好设备车辆、起降车的调配及进场工作。

1.11制定各种详细的实施计划和施工方案;

1.12进行劳动力的组织到位工作,工程施工人员准备进场工作。

1.13材料准备:

(1)及时采购线槽、电线钢管、电线、电缆、配电箱、照明灯具等材料。

(2)材料进场时,核对品牌、规格、数量、质量,对其进行抽验,安装前逐一检查,确保质量。对不合格产品,随时发现随时用合格产品替换,并将不合格产品另行码放,做好标记。做好记录。


2.安装工艺

2.1定位

2.1.1应根据施工区域平面布置图纸,熟悉工程现场情况,了解桥架的走向。

2.2.2弹线定位:根据施工图确定桥架安装位置,用粉线袋在线路的中心线进行弹线,按照施工图要求及施工验收规范规定,分匀档距并用笔标出具体位置。

2.2桥架安装

(1)桥架直线段连接应采用连接板,用垫圈、弹簧垫圈、螺母紧固,接茬处应缝隙严密平齐。

(2)桥架进行交叉、转弯、丁字连接时,应采用单通,地通,三通,四通或平面二通、平面三通等进行变通连接。导线接头处应设置接线盒或将导线接头放在电气器具内。

(3)桥架与盒、箱、柜等接茬时,进线和出线口等处应用用抱脚连接,并用螺丝紧固,末端应加装封堵。

(4)如遇有坡度时,桥架应随其变化坡度。待桥架全部敷设完毕后,应在配线之前进行调整检查。确认合格后,再进行桥架内配线。



2.3测试

穿线完毕后,应用摇表测线路,并做好记录。

2.4电缆敷设

2.4.1电缆敷设须采用电缆放线架,用电缆放线架将电缆盘托起,然后逐步放电缆。

2.4.2电缆敷设前应查清材质、型号、规格,并在电缆盘上做好标记,杜绝放错。

2.4.3电缆敷设时在终端留有少量长度,电缆弯曲半径不应小于电缆外径的10倍。

2.4.4电缆需进行绝缘测试与通路测试,合格后方可敷设

2.4.5电缆直埋敷设时,沿电缆全长上下应铺厚度不小于100mm的细土或砂层,沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板,保护板宜用混凝土制作,保护板上宜铺以醒目的标志。

2.4.6电缆头制作需遵守工艺规程,剥切电缆时,不得伤及芯线和绝缘,电缆铜鼻子连接采用专用液压钳压接,铜鼻子与电缆规格一致。

2.4.7电缆在转弯处必须留有适当长度,以便安装和维修,穿线完毕,应绝缘测试,并做出书面记录。

2.5.电缆终端和接头的制作

2.5.1电缆终端与接头的制作,应由经过培训的熟悉工艺的人员进行。

2.5.2制作电缆终端与接头,从剥切电缆开始应连续操作直至完成,缩短绝缘暴露时间。剥切电缆时不应损伤芯和保留的绝缘层。附加绝缘的包绕、装配、热缩等应清洁。

2.5.3电缆终端上应有明显的相色标志,且应与系统的相位一致。

2.5.4电缆终端可采用一般包扎,接头应有防潮措施。


3.照明灯具安装

3.1需要特殊加工的室外灯具,其各种部件,包括螺丝、螺钉、铆钉、弹簧和其他零件,均具有耐腐蚀能力。

3.2在潮湿场所使用的灯具,具有严格的防水和防腐蚀性能。

3.3安装

(1)按照技术说明为灯具安装配套光源和其他必要附件,如五金部件、电气附件、悬索、支撑构件、电缆、安装支架等,达到安全、完整,保证灯具正常工作。

(2)在安装过程中保证灯具的正确使用,防止光线溢漏、灯具变形、凹陷或其他不符合标准的现象。

(3)实施高空作业安装时,安装人员经过专业培训,正确使用吊篮及相关设备,在确保安全的情况下根据图纸或设计要求进行安装。

(4)为悬挂安装或表面安装的灯具,采用固定基准线的方式,以保证灯具保持整齐的序列。并提供其灯具的固定设备和附件,包括接口、预埋螺栓、校准仪、装饰盒和悬挂杆件。


4.照明配电箱安装

低压配电系统由配电箱引至室外灯具。照明配电箱采用室外防水明装箱,照明配电箱管线、灯具外壳金属物与接地系统可靠连接,照明控制配电箱内设置浪涌保护器和过压保护装置。

4.1室外防水照明箱采用角钢支架固定,中心距地面按设计标高。配电箱安装垂直偏差不应大于3毫米。

4.2导线引出板面,均应套设绝缘管。

4.3三相四线制供电的照明工程,其各项负荷层均均分配。箱(板)内应分别设置零线和保护地线(PE线)汇流排,零线和保护线应在汇流排上连接,不得绞接,并应有编号。

4.4配电箱上应标明用电回路名称。


5.景观灯安装

5.1定位测量、施工放样

依据图纸要求测量电线保护管、埋地灯基础的位置及走向、接地极等具体位置,并对施工现场范围内的地表下层情况进行了解(如其它市政管线或设施的存在情况,包括施工时可能影响范围内的情况。

5.2.电线保护管加工、铺设

5.2.1 PVC电线保护管不应有孔洞、裂缝和明显的凹凸不平, 弯扁度不大于管子外径的10%。管子连接采用插接方式,插入深度为管子内径的1.1-1.8倍,在插接面涂胶合剂粘牢密封。

5.2.2电线管的弯曲半径不应小于所穿入电线的最小允许弯曲半径,管口进入的路灯控制箱、路灯基础时应高出基础面30—50mm。

5.2.3下管前应对沟底走向尺寸、高程、坡度及基础进行检查,报监理工程师确认无误后方能进行。

5.2.4下管时,应采取保护措施以防损坏,管子不得与沟底沟壁及利物相碰。

5.3.灯具安装

5.3.1光源及灯具的选择:

(1)按照最高标准为该项目提供符合图纸要求的光源、灯具、附件和施工工艺。对于没有在图纸中特别指出的一般应用的灯具部件或附件,要用最适合其用途和功能的材料制造,均应具有较好的耐腐蚀性能及良好的电气绝缘性能。灯具的光学性能应满足设计要求。

(2)嵌入式安装的灯具要与它们安装部位的结构相协调。

(3)在公共区域使用的光源的使用寿命不小于3000小时。

①图纸要求的灯具样式


②三维模型模拟的灯具样式




5.3.2安装

(1)按照技术说明为灯具安装配套光源和其他必要附件,如五金部件、电气附件、悬索、支撑构件、电缆、电缆管、安装支架等,达到安全、完整,保证灯具正常工作。

(2)嵌入式灯具要与嵌入的结构紧密结合,并安装牢固。

(3)在安装过程中保证灯具的正确使用,防止光线溢漏、灯具变形、凹陷或其他不符合标准的现象。

(4)实施高空作业安装时,安装人员经过专业培训,正确使用吊篮及相关设备,在确保安全的情况下根据图纸或设计要求进行安装。


6.吊篮安装施工

6.1进场 :将吊篮和悬臂支架用货车运至施工现场,按照安装工艺流程图将吊篮   各部件运送到安装位置。安装前必须对进场吊篮部件进行检查核对。

6.2安装:将屋面进行适当的保护后,组织安装人员在使用位置平坦处安装屋面悬挂装置,将配重块整齐码放在配重架上,并加以固定。加载配重块时,配重块数量应根据前梁悬伸长度、前后座间距离和悬吊载荷确定。

6.3屋面支架安装完成后,在地面对应的位置安装吊篮篮体。在支架和篮体安装之后,安装人员必须完成工作中的自检和互检程序,并重点检查各连接点的螺栓是否缺少和松动。

6.4每台吊篮均设有一条保险绳,保险绳固定在屋内固定点上,保险绳沿墙放下。

6.5试验:在确认上述工作完成后,安装人员连接好电源线,将钢丝绳穿到提升机和安全锁内,将吊篮上下运行3-5次,进行试运行。合格后双方安排设备验收。

6.6设备验收:屋面机构、钢丝绳、安全锁试验、试运行等。

6.7移篮:楼层以下工作完毕后,需把篮体落到地面,拆除钢丝绳,把支架拆除运到屋顶,从新安装支架,挂好钢丝绳从新提升篮体。吊篮未着地不允许进行位置移动。移篮必须断电,防止误操作。

6.8. 吊篮安全技术措施:

6.8.1吊篮在使用过程中,严禁交叉作业。
6.8.2工作吊篮可有2-3工人操作,可以相互配合。
6.8.3吊篮内载荷应大致均匀,严禁超载。
6.8.4操作吊篮人员必须经过专门培训,尤其应掌握应急措施。

6.8.5操作人员必须无不适应高处作业的疾病和生理缺陷。酒后、过度疲劳、情绪异常者不许上岗。

6.8.6操作人员必须佩戴安全带、安全扣、安全帽、穿防滑鞋。进入吊篮后必须马上将安全带上的自锁钩扣在单独悬挂于建筑物顶部牢固部位的保险绳上。

6.8.7操作人员发现事故隐患或者不安全因素,必须停止使用吊篮。

6.8.8上篮人员必须系好安全带,当吊篮上下运行及停在空中作业时,作业人员必须将安全带扣在自锁器上,自锁器扣在保险绳上。


7.接地保护、等电位连接、漏电保护

7.1所有电气设备及电气线路在正常情况下不带电的金属外壳均应按规程接地。

7.2电源引入建筑物进线处设置接地装置,接地电阻不应大于1欧姆,如实际接地电阻不满足要求,必须增加接地极。

7.3保证灯具配管、接线盒、灯具支架的可靠接地。

7.4带有漏电装置的回路,要求漏电装置动作时间小于0.1秒,动作电流小于30mA。


8.联动调试

8.1照明器具试运行

(1)电气照明器具应以系统进行试电运行,系统内的全部照明灯具均得开启,同时投入运行,运行时间为24 小时。

(2)全部照明灯具通电运行开始后,要及时用钳流表、万用表测量系统的电源电压及负荷电流,做到三相平衡,并做好记录。试运行过程中每隔8小时还需测量记录一次,直到24小时运行完为止。上述各项测量的数值要填入试运行记录表内。

8.2配电箱的试运行

(1)配电箱试运行前,检查配电柜内有无杂物,安装是否符合质量评定标准。相色、铭牌号是否齐全。

(2)将开关柜内各分开关处于断开位置。当主开关闭合后,逐个合上分开关。

(3)在空载情况下,检查各保护装置的手动、自动是否灵活可靠。

(4)在负载运行的情况下,切断弱电系统中的线路,测弱电端子,感应电是否符合厂家要求。

(5)送电空载运行24 小时,无异常现象,经建设单位检查确认后,办理移交。
